Phantom

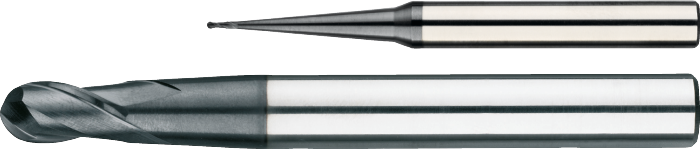

36.285 fraise à rayon précision en métal dur, 2-dents AlTiN-X, HRC 30-65

Ce Phantom sans rayon de précision en carbure durci à grains fins est conçu pour l'usinage de matériaux durcis de 30 à 65 HRC. Grâce au corps conique avec col de serrage conique, vous bénéficiez de stabilité lors du fraisage efficace de profils profonds. Le revêtement AlTiN-X garantit une longue durée de vie. Le corps cylindrique (DIN 6535-HA) et la tolérance de ± 0,03 mm vous offrent un résultat fiable. Cet outil meulé garantit une finition de haute qualité.

61,70 €

excl. TVA

Marque
- Phantom
Matériau de l'outil
Canal de refroidissement
Surface
Type de douille
Tolérance d1 (Tol. d1)
Nombre d'arêtes de coupe (z)
Diamètre Ø (d1)
Type
Clé
Tolérance r (Tol. r)
Uitvoering

Ajouter au panier

Ajouter à la liste de souhaits

🚚 Commandé avant 13h30, expédié aujourd’hui

📦 98,5 % des articles en stock — appelez-nous pour être sûr du stock actuel

📞 Conseil technique : +32 56 70 15 76

Conditions générales

Une question sur ce produit ? Disponibilité, alternative ou offre pour de plus grandes quantités — nous répondons rapidement. Poser une question / demander une offre ↓

Spécifications

Diamètre Ø (d1)	1 mm, 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm
Uitvoering	l4 23 mm · d3 2 mm · α1 1°30' · l1 60 mm, l4 23 mm · d3 2,9 mm · α1 1°30' · l1 60 mm, l4 23 mm · d3 4,3 mm · α1 5° · l1 60 mm, l4 23 mm · d3 5 mm · α1 5° · l1 60 mm, l4 28 mm · d3 6 mm · α1 3° · l1 70 mm, l4 32 mm · d3 5,6 mm · α1 3° · l1 70 mm, l4 34 mm · d3 8 mm · α1 3° · l1 90 mm, l4 36 mm · d3 10 mm · α1 3° · l1 100 mm, l4 40 mm · d3 12 mm · α1 3° · l1 110 mm, l4 41 mm · d3 5,7 mm · α1 3° · l1 80 mm, l4 41 mm · d3 8 mm · α1 3° · l1 90 mm, l4 42 mm · d3 5 mm · α1 3° · l1 80 mm, l4 49 mm · d3 6 mm · α1 1°30' · l1 90 mm, l4 52 mm · d3 5,3 mm · α1 1°30' · l1 90 mm, l4 53 mm · d3 8 mm · α1 1°30' · l1 110 mm, l4 55 mm · d3 10 mm · α1 1°30' · l1 120 mm, l4 59 mm · d3 12 mm · α1 1°30' · l1 130 mm, l4 61 mm · d3 7 mm · α1 1°30' · l1 110 mm, l4 63 mm · d3 16 mm · α1 3° · l1 140 mm, l4 83 mm · d3 15 mm · α1 1°30' · l1 160 mm
Marque	Phantom
Matériau de l'outil	Carbure
Canal de refroidissement	Non
Surface	AlTiN-X
Type de douille	Fond cylindrique (DIN 6535-HA)
Tolérance d1 (Tol. d1)	+0/-0,03
Nombre d'arêtes de coupe (z)	2
Type	30°
Clé	h6
Tolérance r (Tol. r)	±0,02

Produits alternatifs

Ces autres produits pourraient vous intéresser

Artikelnummer	36.285.0111
Radius (r)	0,5 mm
Spiraallengte (l2)	2 mm
Werklengte (l3)	4 mm
Lengte vierkant (l4)	23 mm
Diameter Ø (d3)	2 mm
Hoek (α1)	1°30'
Totaallengte (l1)	60 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0112
Radius (r)	0,5 mm
Spiraallengte (l2)	2 mm
Werklengte (l3)	4 mm
Lengte vierkant (l4)	23 mm
Diameter Ø (d3)	4,3 mm
Hoek (α1)	5°
Totaallengte (l1)	60 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0113
Radius (r)	0,5 mm
Spiraallengte (l2)	2 mm
Werklengte (l3)	4 mm
Lengte vierkant (l4)	42 mm
Diameter Ø (d3)	5 mm
Hoek (α1)	3°
Totaallengte (l1)	80 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0221
Radius (r)	1 mm
Spiraallengte (l2)	4 mm
Werklengte (l3)	6 mm
Lengte vierkant (l4)	23 mm
Diameter Ø (d3)	2,9 mm
Hoek (α1)	1°30'
Totaallengte (l1)	60 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0222
Radius (r)	1 mm
Spiraallengte (l2)	4 mm
Werklengte (l3)	6 mm
Lengte vierkant (l4)	23 mm
Diameter Ø (d3)	5 mm
Hoek (α1)	5°
Totaallengte (l1)	60 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0223
Radius (r)	1 mm
Spiraallengte (l2)	4 mm
Werklengte (l3)	6 mm
Lengte vierkant (l4)	41 mm
Diameter Ø (d3)	5,7 mm
Hoek (α1)	3°
Totaallengte (l1)	80 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0331
Radius (r)	1,5 mm
Spiraallengte (l2)	6 mm
Werklengte (l3)	8 mm
Lengte vierkant (l4)	52 mm
Diameter Ø (d3)	5,3 mm
Hoek (α1)	1°30'
Totaallengte (l1)	90 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0333
Radius (r)	1,5 mm
Spiraallengte (l2)	6 mm
Werklengte (l3)	8 mm
Lengte vierkant (l4)	32 mm
Diameter Ø (d3)	5,6 mm
Hoek (α1)	3°
Totaallengte (l1)	70 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0441
Radius (r)	2 mm
Spiraallengte (l2)	8 mm
Werklengte (l3)	10 mm
Lengte vierkant (l4)	49 mm
Diameter Ø (d3)	6 mm
Hoek (α1)	1°30'
Totaallengte (l1)	90 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0443
Radius (r)	2 mm
Spiraallengte (l2)	8 mm
Werklengte (l3)	10 mm
Lengte vierkant (l4)	28 mm
Diameter Ø (d3)	6 mm
Hoek (α1)	3°
Totaallengte (l1)	70 mm
Schacht Ø (d2)	6 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0551
Radius (r)	2,5 mm
Spiraallengte (l2)	10 mm
Werklengte (l3)	12 mm
Lengte vierkant (l4)	61 mm
Diameter Ø (d3)	7 mm
Hoek (α1)	1°30'
Totaallengte (l1)	110 mm
Schacht Ø (d2)	8 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0553
Radius (r)	2,5 mm
Spiraallengte (l2)	10 mm
Werklengte (l3)	12 mm
Lengte vierkant (l4)	41 mm
Diameter Ø (d3)	8 mm
Hoek (α1)	3°
Totaallengte (l1)	90 mm
Schacht Ø (d2)	8 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0661
Radius (r)	3 mm
Spiraallengte (l2)	12 mm
Werklengte (l3)	15 mm
Lengte vierkant (l4)	53 mm
Diameter Ø (d3)	8 mm
Hoek (α1)	1°30'
Totaallengte (l1)	110 mm
Schacht Ø (d2)	8 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0663
Radius (r)	3 mm
Spiraallengte (l2)	12 mm
Werklengte (l3)	15 mm
Lengte vierkant (l4)	34 mm
Diameter Ø (d3)	8 mm
Hoek (α1)	3°
Totaallengte (l1)	90 mm
Schacht Ø (d2)	8 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0871
Radius (r)	4 mm
Spiraallengte (l2)	14 mm
Werklengte (l3)	17 mm
Lengte vierkant (l4)	55 mm
Diameter Ø (d3)	10 mm
Hoek (α1)	1°30'
Totaallengte (l1)	120 mm
Schacht Ø (d2)	10 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.0873
Radius (r)	4 mm
Spiraallengte (l2)	14 mm
Werklengte (l3)	17 mm
Lengte vierkant (l4)	36 mm
Diameter Ø (d3)	10 mm
Hoek (α1)	3°
Totaallengte (l1)	100 mm
Schacht Ø (d2)	10 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.1081
Radius (r)	5 mm
Spiraallengte (l2)	18 mm
Werklengte (l3)	21 mm
Lengte vierkant (l4)	59 mm
Diameter Ø (d3)	12 mm
Hoek (α1)	1°30'
Totaallengte (l1)	130 mm
Schacht Ø (d2)	12 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.1083
Radius (r)	5 mm
Spiraallengte (l2)	18 mm
Werklengte (l3)	21 mm
Lengte vierkant (l4)	40 mm
Diameter Ø (d3)	12 mm
Hoek (α1)	3°
Totaallengte (l1)	110 mm
Schacht Ø (d2)	12 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.1291
Radius (r)	6 mm
Spiraallengte (l2)	22 mm
Werklengte (l3)	25 mm
Lengte vierkant (l4)	83 mm
Diameter Ø (d3)	15 mm
Hoek (α1)	1°30'
Totaallengte (l1)	160 mm
Schacht Ø (d2)	16 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02

Artikelnummer	36.285.1293
Radius (r)	6 mm
Spiraallengte (l2)	22 mm
Werklengte (l3)	25 mm
Lengte vierkant (l4)	63 mm
Diameter Ø (d3)	16 mm
Hoek (α1)	3°
Totaallengte (l1)	140 mm
Schacht Ø (d2)	16 mm
Schachttype	Cilindrische schacht (DIN 6535-HA)
Aantal snijkanten (z)	2
Gereedschapsmateriaal	Volhardmetaal
Oppervlak	AlTiN-X
Koelkanaal	Nee
Spiraalhoek	30°
Tolerantie d1 (Tol. d1)	+0/-0,03
Tolerantie d2 (Tol. d2)	h6
Tolerantie r (Tol. r)	±0,02
