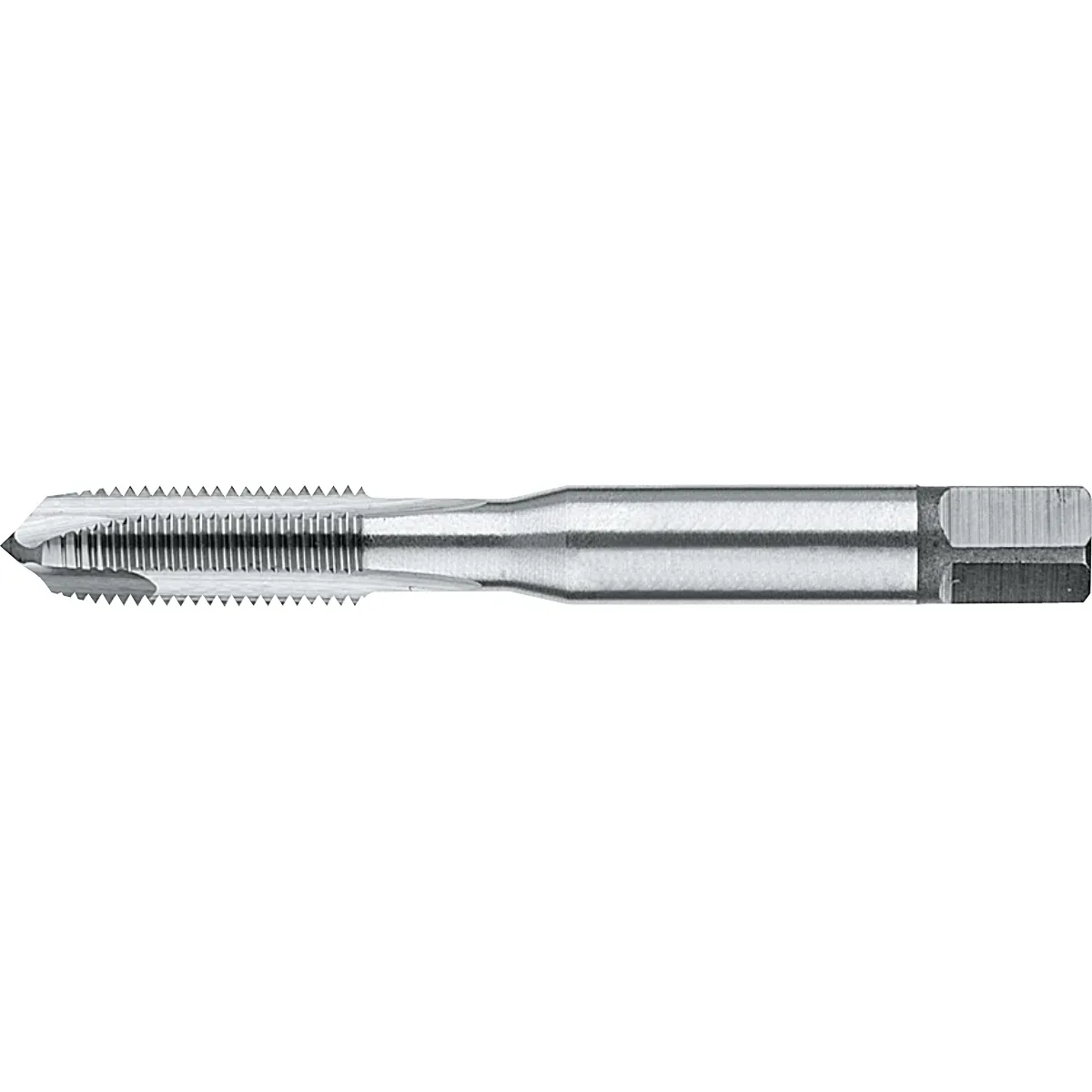

24.525 HSS Maschinengewinde-Fräser ISO 529 UNF

Name: 24.525 HSS Maschinengewinde-Fräser ISO 529 UNF (UNF 1)
SKU: 24.525.2540
Price: 118.05 EUR
Availability: InStock

<p>Die Phantom HSS Machinetap ISO 529 UNF zeichnet sich durch seine kompakte, kurze Bauweise aus. Dieser Stahl-Spezialist ist daher ideal für Maschinen mit begrenzter Einbaulänge. Das Spannloch ist mit einer Spannungsleitkante ausgestattet, die die Spanen nach vorne schiebt. Dadurch erhält man bei Durchgangsbohrungen das beste Ergebnis, da die Spanen das geschnittene Schraubengewinde nicht beschädigen können. Die Schneidtiefe beträgt 3,5–5 Durchläufe.</p>

118,05 €

excl. MwSt.

Marke
- Phantom
Werkzeugmaterial
Kühlkanal
Norm
Oberfläche
Schachttyp
Schneiderichtung
Toleranz d1 (Tol. d1)
Blind/Durchgehend
Gewindedurchmesser (d1)
Schlüssel
Form

In den Warenkorb

Auf die Wunschliste

🚚 Bis 13:30 Uhr bestellt, heute versandt

📦 98,5 % der Artikel auf Lager — rufen Sie uns an, um den aktuellen Bestand zu prüfen

📞 Technische Beratung: +32 56 70 15 76

Allgemeine B2B-Verkaufsbedingungen

Frage zu diesem Produkt? Verfügbarkeit, Alternative oder Angebot für größere Mengen — wir antworten schnell. Frage stellen / Angebot anfordern ↓

Spezifikationen

Gewindedurchmesser (d1)	UNF 1, UNF 1/2, UNF 1/4, UNF 1.1/8, UNF 3/4, UNF 3/8, UNF 5/8, UNF 5/16, UNF 7/8, UNF 7/16, UNF Nr. 10
Marke	Phantom
Werkzeugmaterial	HSS
Kühlkanal	Nein
Norm	ISO 529
Oberfläche	Geschleiftes Rohstück
Schachttyp	Zylindrisch mit Quadrat
Schneiderichtung	Rechts
Toleranz d1 (Tol. d1)	2B
Blind/Durchgehend	für durchgehende Löcher
Schlüssel	h9
Form	B

Artikelnummer	24.525.0482
Spoed-Inch (TPI)	32 Gangen per inch
Totaallengte (l1)	58 mm
Spiraallengte (l2)	16 mm
Schacht Ø (d2)	5 mm
Vierkant (sw)	4 mm
Voorboor-diameter (Ø)	4,1 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.0635
Spoed-Inch (TPI)	28 Gangen per inch
Totaallengte (l1)	66 mm
Spiraallengte (l2)	19 mm
Schacht Ø (d2)	6,3 mm
Vierkant (sw)	5 mm
Voorboor-diameter (Ø)	5,5 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.0794
Spoed-Inch (TPI)	24 Gangen per inch
Totaallengte (l1)	72 mm
Spiraallengte (l2)	22 mm
Schacht Ø (d2)	8 mm
Vierkant (sw)	6,3 mm
Voorboor-diameter (Ø)	6,9 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.0952
Spoed-Inch (TPI)	24 Gangen per inch
Totaallengte (l1)	80 mm
Spiraallengte (l2)	24 mm
Schacht Ø (d2)	10 mm
Vierkant (sw)	8 mm
Voorboor-diameter (Ø)	8,5 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.1111
Spoed-Inch (TPI)	20 Gangen per inch
Totaallengte (l1)	85 mm
Spiraallengte (l2)	25 mm
Schacht Ø (d2)	8 mm
Vierkant (sw)	6,3 mm
Voorboor-diameter (Ø)	9,9 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.1270
Spoed-Inch (TPI)	20 Gangen per inch
Totaallengte (l1)	89 mm
Spiraallengte (l2)	29 mm
Schacht Ø (d2)	9 mm
Vierkant (sw)	7,1 mm
Voorboor-diameter (Ø)	11,5 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.1588
Spoed-Inch (TPI)	18 Gangen per inch
Totaallengte (l1)	102 mm
Spiraallengte (l2)	32 mm
Schacht Ø (d2)	12,5 mm
Vierkant (sw)	10 mm
Voorboor-diameter (Ø)	14,5 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.1905
Spoed-Inch (TPI)	16 Gangen per inch
Totaallengte (l1)	112 mm
Spiraallengte (l2)	37 mm
Schacht Ø (d2)	14 mm
Vierkant (sw)	11,2 mm
Voorboor-diameter (Ø)	17,5 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.2222
Spoed-Inch (TPI)	14 Gangen per inch
Totaallengte (l1)	118 mm
Spiraallengte (l2)	38 mm
Schacht Ø (d2)	16 mm
Vierkant (sw)	12,5 mm
Voorboor-diameter (Ø)	20,4 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.2540
Spoed-Inch (TPI)	12 Gangen per inch
Totaallengte (l1)	120 mm
Spiraallengte (l2)	35 mm
Schacht Ø (d2)	18 mm
Vierkant (sw)	14 mm
Voorboor-diameter (Ø)	23,25 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9

Artikelnummer	24.525.2858
Spoed-Inch (TPI)	12 Gangen per inch
Totaallengte (l1)	127 mm
Spiraallengte (l2)	37 mm
Schacht Ø (d2)	20 mm
Vierkant (sw)	16 mm
Voorboor-diameter (Ø)	26,5 mm
Norm	ISO 529
Vorm	B
Gereedschapsmateriaal	HSS
Oppervlak	Blank geslepen
Schachttype	Cilindrisch met vierkant
Snijrichting	Rechts
Blind/Doorlopend	voor doorlopende gaten
Koelkanaal	Nee
Tolerantie d1 (Tol. d1)	2B
Tolerantie d2 (Tol. d2)	h9
